Устройство и назначение АПН-2: Амортизатора опорного

Научные и лабораторные исследования требуют точных данных, получаемых при одинаковых условиях среды, состава материалов, надежности оборудования. Многие методики определения показаний весьма чувствительны к дрожанию, вибрации, неравномерности нагрузки или установки. Решения многих проблем можно добиться если купить АПН-2 - Амортизатор опорный на v-kip.com/amortizator-opornyy-apn-2.

Назначение

Данный тип устройств относится к опорным амортизаторам, чтобы защитить радиоэлектронное оборудование от вибраций, ударного воздействия. Его предназначение выражено в аббревиатуре АПН – амортизатор пространственного нагружения. Другими словами, устройство может выдерживать, нивелировать воздействие по любым геометрическим осям, принимая нагрузки на себя, позволяя приборам работать в штатном режиме.

1. Использование устройства допускается при негативных факторах внешней среды: сильного ультрафиолетового излучения солнца; туманах, содержащих химические вещества; запыленной атмосфере.
2. По техническим условиям данный тип устройств должен обеспечить защиту аппаратуры при следующих условиях.
3. Вибрация, происходящая в диапазоне частот от 30 Гц до 2000 Гц. При этом максимальное ускорение может составлять 50 g, амплитуда смещения аппаратов – 1,2 мм.
4. Ударные нагрузки при ускорении 15 g при длительности ударного импульса от 20 мс до 40 мс.
5. Линейные ускорения составляющие показатель 25 g, которые действуют в продольной и поперечной оси данной детали.

Особенности устройства

Допускается работа устройства при температуре окружающего воздуха в диапазоне от -60ºС до +70ºС. Устройство выдерживает высокую влажность атмосферы, допускается монтаж при показателе 95%-98% если температура воздуха составляет 20ºС±2ºС.

Сохранят все показатели при вибрациях с частотой 15Гц, 40Гц, 80Гц, что соответствует параметрам ускорения в 4,4 м/с2, 31,4 м/с2, 49,0 м/с2.

Если ускорения составляет 39,2м/с2, то амортизатор АПН-2 выдерживает 10000 ударов с импульсом 0,015 с-0,005 с.

Вес устройства составляет 90 грамм, гарантируется работа в течение 8 лет, хранение на складе допускается сроком до 5 лет.

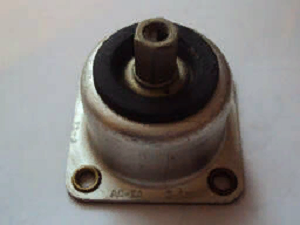

В центре расположена крепящая гайка с резьбой, по краям опорной площадки станины имеется 4 отверстия, для прочного закрепления амортизатора с поверхностью. Устройство имеет фрикционное демпфирование.

Изделие модификации АПН-2 является развитием устройства с маркировкой АПН.
